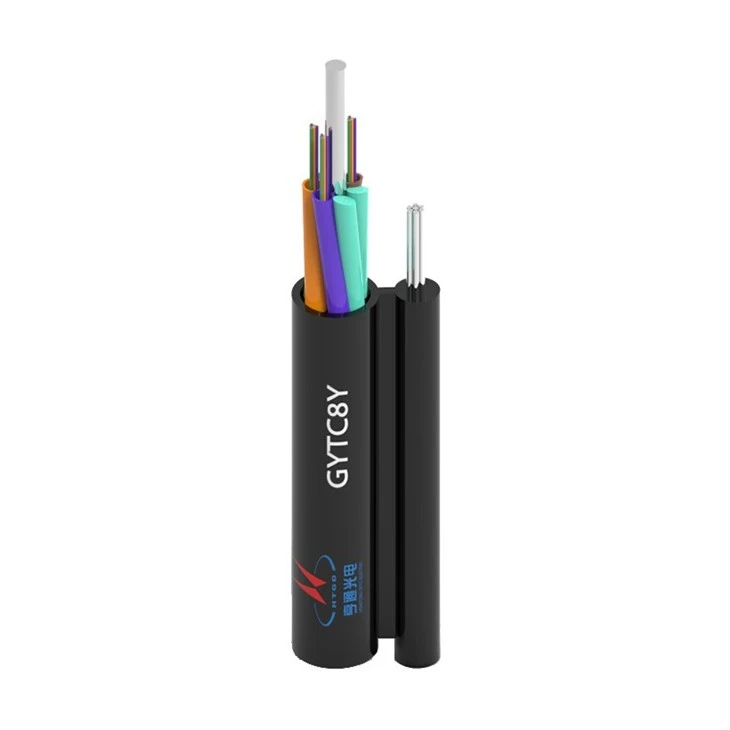

एरियल - चित्रा -8 एरियल केबल (gytc8y/gytc8a/gytc8s)
उत्पाद परिचय
केबल एक दोहरी-प्रोफाइल ज्यामिति ("8- आकार" कॉन्फ़िगरेशन) को तीन संरचनात्मक क्षेत्रों में विभाजित करता है: कोर सेगमेंट, सस्पेंशन कॉलर और तन्यता सुदृढीकरण प्रणाली।
कोर में एक धातु केंद्रीय शक्ति सदस्य है जो हेलिकली फंसे हुए पीबीटी बफर ट्यूबों से घिरा हुआ है। ये जेल से भरे ट्यूबों में एक सूखे कोर डिजाइन में ऑप्टिकल फाइबर होते हैं, जिसमें पानी-ब्लॉकिंग यौगिक के साथ इंटरस्टीस इंजेक्ट होता है। बाद में विनिर्माण विकल्प उत्पाद वेरिएंट को अलग करते हैं:
- बख्तरबंद कॉन्फ़िगरेशन: स्टील-एल्यूमीनियम टेप परिरक्षण के तहत एक्सट्रूडेड पीई (पॉलीथिलीन) म्यान
- गैर-आर्मर्ड कॉन्फ़िगरेशन: डायरेक्ट पीई म्यान एक्सट्रूज़न
अनुदैर्ध्य रूप से एकीकृत उच्च शक्ति वाले स्टील स्ट्रैंड सुदृढीकरण निलंबन कॉलर के माध्यम से चलता है, यह दोहरी-घटक डिजाइन हवाई स्थापना के लिए यांत्रिक समर्थन प्रदान करता है, जो केबल को डंडे या टावरों के बीच निलंबित करते हुए संरचनात्मक अखंडता बनाए रखने के लिए सक्षम करता है।

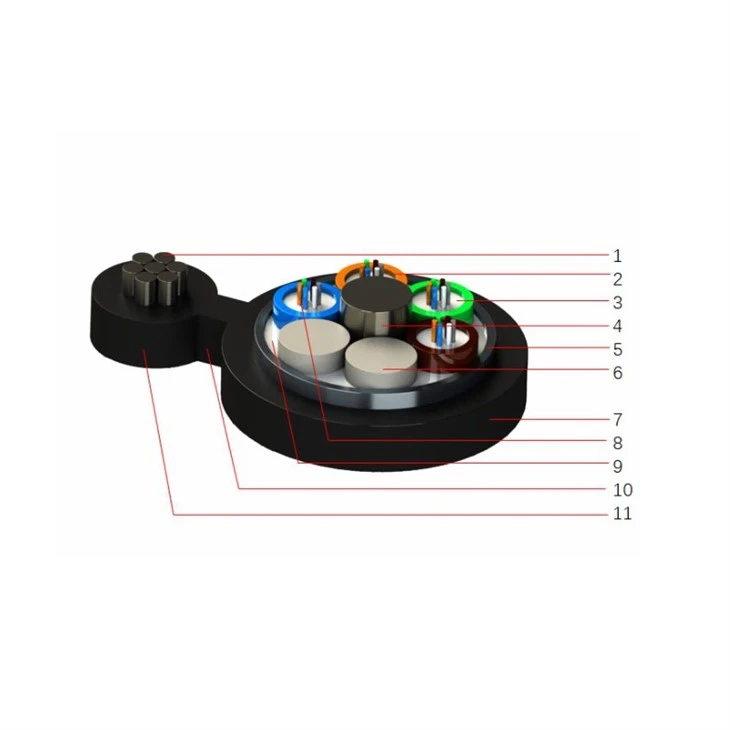

1- स्टील के तार
2- ढीली ट्यूब
3- ट्यूब फिलिंग कंपाउंड
4- केंद्रीय शक्ति सदस्य
5- apl/psp/कोई नहीं
6- भराव रॉड
7- बाहरी म्यान
8- ऑप्टिकल फाइबर
9- केबल फिलिंग कंपाउंड
10- वेब
11- बाहरी म्यान
विशेषताएँ
स्टील स्ट्रैंड की स्थापना को समाप्त करते हुए, 100 मीटर फ़ाइल दूरी के भीतर स्व-समर्थन करने वाले ओवरहेड बिछाने का समर्थन करता है, और उच्च निर्माण दक्षता है
धातु प्रबलित केबल, धातु प्रबलित सदस्य, अच्छे यांत्रिक गुण
आवरण और केबल कोर गैप में पानी प्रतिरोध सामग्री का पूर्ण भरना, अच्छा अनुदैर्ध्य पानी सीप रोकथाम प्रभाव
केबल कोर अनुदैर्ध्य रूप से एल्यूमीनियम टेप के साथ लिपटा हुआ है, और केबल में अच्छा नमी-प्रूफ प्रदर्शन है
केबल कोर बाहरी स्टील टेप बख्तरबंद, अच्छा पक्ष दबाव प्रतिरोध
तकनीकी विशेषताओं
|
केबल प्रकार |
फाइबर गिनती |
न्यूनतम त्रिज्या (मिमी) |
केबल व्यास (मिमी) |
केबल वजन (किग्रा/किमी) |
तन्यता ताकत लंबी/अल्पावधि (एन) |
कुचलना लंबी/अल्पावधि (एन/100 मिमी) |
|
|
इंस्टॉलेशन के दौरान |
स्थापना के बाद |
||||||
|
Gytc8y |
2~30 |
20D |
10D |
9.3×16.7 |
145 |
1000/3000 |
300/1000 |
|
Gytc8y |
32~36 |
20D |
10D |
9.6×17.0 |
156 |
1000/3000 |
300/1000 |
|
Gytc8y |
38~60 |
20D |
10D |
9.7×17.1 |
154 |
1000/3000 |
300/1000 |
|
Gytc8y |
62~72 |
20D |
10D |
10.3×17.7 |
178 |
1000/3000 |
300/1000 |
|
Gytc8a |
2~30 |
20D |
10D |
9.6×17.0 |
152 |
1000/3000 |
300/1000 |
|
Gytc8a |
32~36 |
20D |
10D |
9.9×17.3 |
163 |
1000/3000 |
300/1000 |
|
Gytc8a |
38~60 |
20D |
10D |
10×17.4 |
161 |
1000/3000 |
300/1000 |
|
Gytc8a |
62~72 |
20D |
10D |
10.6×18.0 |
185 |
1000/3000 |
300/1000 |
|
Gytc8s |
2~30 |
20D |
10D |
9.6×17.0 |
152 |
1000/3000 |
300/1000 |
|
Gytc8s |
32~36 |
20D |
10D |
9.9×17.3 |
163 |
1000/3000 |
300/1000 |
|
Gytc8s |
38~60 |
20D |
10D |
10×17.4 |
161 |
1000/3000 |
300/1000 |
|
Gytc8s |
62~72 |
20D |
10D |
10.6×18.0 |
185 |
1000/3000 |
300/1000 |
फाइबर संचरण प्रदर्शन
|
संकीर्ण ऑप्टिकल फाइबर (डीबी/किमी) |
62.5 माइक्रोमीटर (850NM/1300NM) |
50 माइक्रोमीटर (850NM/1300NM) |
G.652 (1310nm/1550nm) |
G.655 (1550nm/1625nm) |
|
अधिकतम क्षीणन |
3.5/1.5 |
3.5/1.5 |
0.36/0.22 |
0.22/0.26 |
|
विशिष्ट मूल्य |
3.0/1.0 |
3.0/1.0 |
0.35/0.21 |
0.21/0.24 |
2. उपरोक्त पैरामीटर विशिष्ट मान हैं;
3. केबल कल्पना को ग्राहक की आवश्यकता के अनुसार डिज़ाइन किया जा सकता है।
• ग्रामीण क्षेत्र, पहाड़ी क्षेत्र, उपनगर और अन्य क्षेत्र जहां संसाधन बिछाने वाले हैं
• मानक लंबाई: 2, 000 m; अन्य लंबाई भी उपलब्ध हैं।
• केबल लकड़ी के ड्रम में पैक किए जाते हैं, ग्राहकों की आवश्यकताओं पर भी आधारित हो सकते हैं।
